鑄鋼件“集中大缺陷”采用機器人進行焊補處理的智能系統搭建及設置意見（討論稿）
編制： 審核：
四川智能創新鑄造有限公司
2022年7月
目 錄
六、 系統預計實現效益
前 言
本文以基本機器人智能焊補工作站的配置進行介紹,并補充說明可提供的擴展服務。
隨著各類重型裝備設計水平的不斷提高，對鑄鋼件內部質量的要求也不斷提高，部分高端鑄鋼件的內部質量要求已經超過工藝制造水平和能力范圍，由此鑄鋼件“缺陷”的焊補就成為保證鑄鋼件內部質量的必然手段和標準配置工序。
現階段鑄鋼件“缺陷”焊補幾乎全部采用人工焊補作業。該工序工作量大，勞動條件惡劣、安全風險高，招工困難。采用機器人智能焊補工作站可以大部分地替代人工補焊，補焊質量好、效率高，可以解決鑄鋼企業這部分的“大量人力資源瓶頸”。設置鑄鋼件“集中大缺陷”機器人智能焊補工作站是鑄鋼件生產企業解決問題的經濟有效途徑。
一、適用范圍
本系統以焊補工作站方式運行，主要應用于鑄鋼件“集中大缺陷”機器人智能焊補。鑄鋼件“集中大缺陷”焊補是當前機器人焊補工作站適用范圍內，工作量在10kg以上的焊補需求，采用智能機器人焊補較為經濟。
機器人采用固定面安裝,適用范圍如下表所示：
標準焊補工作站適用 | 適用范圍 |
一次焊補工作量 | ≥10kg焊補工作量 |
坡口準備 | 徹底清理干凈缺陷部位，按工藝要求制作焊補坡口，（預熱到位） |
焊補工藝方法 | 氣保自動焊 |
缺陷焊補方式 | 平焊，斜坡焊，盡量不立焊 |
鑄件材質 | 鑄造碳鋼、低、中、高合金鋼到高合金鋼等 |
機械臂可覆蓋范圍 | 機器人前部約2500×1500mm矩形區域 |
鑄件重量: | 不限 |
焊補速率 | 2kg~3kg/小時 |
表1 適用范圍
單臺設備場地及外部能源需求（未擴展）：
需求項 | 內容 |
場地尺寸 | 6000mm×5000mm |
電源要求 | 380V/220V±10%，50Hz |
氣源要求 | 0.6MPa |
耗材 | 焊絲?1.2-1.6 mm |
表2 場地及能源需求
二、設置目標
1. 機器人智能焊補系統采用三維智能掃描系統和在線焊補軌跡編程實現工件（缺陷部位）定位和焊補軌跡生成。
2. 控制系統人機交互簡便，操作方便。通過遠程數據平臺，可查看系統運行狀態，統計記錄生產數據。實現焊補環境和整體工藝的雙優化。
3. 鑄鋼件大部分（60%以上）的缺陷可以由該系統來完成。
4. 焊補質量高于人工，一次性焊補成功率可達到。
5. 可人工針對性選取焊補區域，焊補工藝參數可人工設置，適用多種鑄鋼件。
6. 整體設備穩定可靠，可在2-3年內收回投資。
三、系統構成
機器人智能焊補系統主要由：6軸焊接機器人、三軸龍門架、焊接系統（自動清槍系統、熔池監控系統）、三維掃描系統、中央控制系統。后臺焊補“大數據”管理系統構成，總體效果圖如圖1所示：

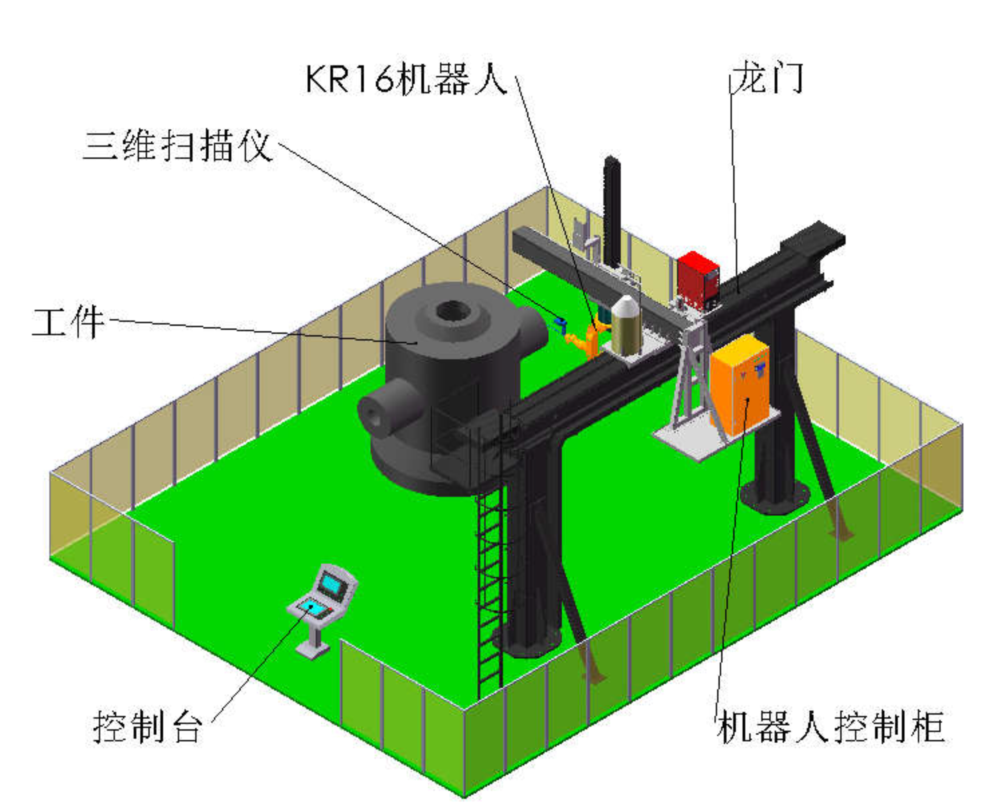

圖1 機器人智能焊補系統總效果圖
3.1 主體構成
三軸龍門架
采用三自由度移動式龍門架輔助焊接控制.
6軸焊接機器人
弧焊機器人選配庫卡、安川、發那科、和ABB等品牌的焊接機器人，也可以選擇國產的焊接機器人系統。能夠?qū)崿F(xiàn)平面、弧面、斜面、垂直面的焊補坡口進行自動化焊焊補。進行立焊及 0-90°傾斜角的多位置焊補。
焊接系統
熔池監控系統在有電弧光的情況下監控焊接過程的完成。監控信息在中央監控器上顯示，便于工人在控制器上進行操作和監控。
自動清槍器清槍剪絲。選用知名品牌的清槍剪絲裝置、布置到系統中。
焊接電源具有普通 MIG/MAG焊、脈沖 MIG/MAG焊、雙脈沖 (標準配置 )功能。適用于不同厚度的碳鋼、不銹鋼等材料的焊接。熔深更深，熱輸入量低，合金元素?zé)龘p少，焊縫成型美觀，特別適合于高強鋼的焊接。
（如果采用中頻感應加熱系統，實現鑄件缺陷部位的焊接預熱和焊后熱處理消應。加熱高效可控，不需要整體預熱和消應，改善工作環境）。
三維掃描系統
可實現缺陷部位的快速定位和與操作者交互確認后自動生成缺陷部位的在線焊補軌跡程序。
3.2 工藝參數
焊補工藝控制是實現自動化焊補質量的重要因素。操作者可選擇在交互界面輸入工藝參數或使用已驗證的默認參數進行焊補，系統通過控制機器人移動參數和PLC控制焊槍相結合，實現焊補運動軌跡。詳細焊補工藝參數由于和鑄件材料相關性強，這里不便羅列。
3.3 控制和數據處理系統
機器人智能自動化焊補軟件部分主要包括總控制程序，視覺定位算法，坡口焊補軌跡在線編程軟件，智能焊接云管理系統。
模塊 | 模塊功能 |
總控制程序 | C#編寫控制交互界面，上位機通過以太網控制于PLC、機器人、視覺進行聯動控制 |
視覺識別定位算法 | 通過視覺相機拍攝圖像，編寫圖像擬合程序：生成高精度圖像數據：識別工件尺寸、工件位置、工件類型 |
坡口焊補在線編程軟件 | 軟件具有路徑規劃功能，用來進行機器人軌跡按坡口編程，生成適應當前坡口的焊補軌跡。 |
智能焊接云管理系統 | 利用4G移動通訊網絡解決“大數據”的焊接過程監控和管理。實現不斷優化工藝。 |
表3 控制和數據處理系統模塊及功能
四、系統工作流程
1. 按焊補工藝要求制備需焊補鑄件缺陷部位的焊補坡口
2. 吊裝擺放待焊補鑄件至機器人焊補工作站的有效焊補區域（約2500×1500）；
3. 標識需鑄件上的各焊補坡口，確定坡口焊補順序；
4. 啟動焊補工作站系統，錄入必要的信息后確定，視覺系統開始工作。自動尋找各焊補坡口并進行焊補軌跡規劃。
5. 操作者確認焊補工藝參數和焊補順序后，系統開始進行逐個坡口的焊補作業，操作者需觀察并服務清槍程序運行和更換焊材等；
6. 當前區域內坡口焊補完成后，操作者需進行后續坡口保溫等工作。
7. 關閉系統，清理操作現場。
五、系統使用效率
機器人智能焊補系統可替代傳統人工焊補工作，實現“集中大缺陷”鑄鋼件焊補質量?jī)?yōu)化并可長時間穩定工作，降低生產成本，提升整體生產效率。該系統將操作者從傳統的焊補環境中解放出來，通過視覺和機器人系統，還可實現遠端監控焊補進程，符合我國產業智能化發展方向。
六、系統預計實現效益
該設備在焊補修復過程中，機器人無暫停運動。整個過程不需要人工干預、示教等，機器人自動定位、自動引弧、送絲、焊接停止。機器人可以根據焊接工藝要求，實現預設的首尾交接長度，斷弧續焊功能；可提升焊補操作環境，緩解招工困境；提升焊補工序智能化水平，推進綠色鑄造發展。
人工焊補和機器人自動焊補成本及效益比對
（1）機器人焊補成本包含人工、耗材、電費、設備折舊（3-5年）對比可知，約3年可收回全部投資。
（2）初步測算，可以節約焊補廠房面積50%以上。
七、總結
7.1配置更低要求
實現最基礎的焊補功能且不增加企業資金壓力，機器人智能焊補工作站的配置要求如下：
①主機部分可采用市面常見6軸焊接機器人、搭配三軸龍門架，匹配不同焊接系統（自動清槍系統、熔池監控系統），可適用于不同厚度的碳鋼、不銹鋼等材料的焊接。
②通過常規PLC總控制柜進行控制，C#編寫控制交互界面，用以太網控制與PLC、機器人、視覺進行聯動控制。
③系統對工廠場地配套和能源要求都比較低，僅需要大小為6000mm×5000mm，有50HZ-380V三相交流電、能提供壓力≥0.6MPa焊接氣源的場地即可滿足要求，設備主要耗材為焊接氣源氣體，系統運行花費低。
7.2系統優勢
①簡易明了的交互模式，實現操作者與系統的交互操作：操作者可選擇在交互界面輸入工藝參數或使用已驗證的默認參數進行焊補，系統通過控制機器人移動參數和PLC控制焊槍相結合，實現焊補運動軌跡。整個過程不需要人工干預、示教等，機器人自動定位、自動引弧、送絲、焊接停止。
②系統維護簡單，定期進行焊槍系統檢查、線路健康狀況評估和工控機內運行環境及冗余清理。
③安全環保：操作者可遠離焊接平臺，機器人設備穩定可靠，系統基本無排放，杜絕安全和環保風險。
④操作者僅需職業技術學校相關專業學習，或擁有大專以上學歷，具有計算機操作能力，通過培訓即可快速掌握系統操作方法。
